La superficie del pezzo non è una proprietà dello stampo: è la conseguenza della storia termica e del flusso nei primi istanti di riempimento. Capire quando la replica è limitata dalla fisica del congelamento e quando invece può essere migliorata intervenendo sulla temperatura superficiale (ad esempio con approcci variotherm) è il primo passo per distinguere tra un problema “di finitura” e un problema di processo
di Marco Sorgato, Università di Padova
C’è un’idea tanto intuitiva quanto incompleta che accompagna lo stampaggio a iniezione: la superficie del pezzo sarebbe semplicemente la “copia” della superficie dello stampo. Lucido dentro la cavità, lucido fuori; microtexture nello stampo, microtexture sul pezzo. In realtà la trascrizione non è mai un calco passivo.
È un fenomeno che avviene mentre il pezzo si sta ancora formando, e che dipende da come il materiale arriva alla parete, da quanto rapidamente perde temperatura e da quanto tempo resta in condizioni utili per adattarsi alla microgeometria della cavità. Per questo, anche con lo stesso stampo e lo stesso materiale, superfici apparentemente “inspiegabili” possono cambiare in modo netto al variare di pochi dettagli di processo, soprattutto nella fase di riempimento, come mostrato in figura 1.
La letteratura sulla replicazione delle microstrutture nello stampaggio mostra un punto fermo: la qualità di replica non dipende solo dalla topografia dello stampo, ma anche dalle proprietà del polimero e dalla finestra di processo, perché la pelle superficiale si forma in tempi brevissimi e “congela” la possibilità di seguire i dettagli più fini. In altri termini, la superficie finale è il risultato di un compromesso tra fluidità locale e solidificazione locale: se la pelle diventa solida prima che il fuso possa riempire e pressurizzare le asperità, ciò che resta è una replica parziale, anche quando la cavità è perfetta.
Qui entra il secondo equivoco: pensare alla pelle come a un semplice “strato” già dato. In realtà, la pelle nasce dal modo in cui il fronte di flusso si rinnova a contatto con la parete (la cinematica tipica del cosiddetto fountain flow) e dal gradiente termico che quel contatto impone; ed è proprio questa sequenza – contatto, scambio termico, congelamento – a determinare quanta topografia si trascrive e con quale “firma” ottica (gloss, velature, microdifetti).
Per capirlo bisogna guardare il riempimento dal punto di vista della parete: è in quei primi istanti che la replica si gioca.
Temperatura, pressione e tempo: le condizioni della replicazione
Se si guarda la superficie dal punto di vista della replicazione, la domanda non è: “Quanto è bello lo stampo?”, ma in quali condizioni il polimero riesce davvero a seguirlo. La copia della microtopografia non avviene per contatto passivo: richiede che, per un intervallo molto breve, il materiale resti abbastanza mobile all’interfaccia e che la pressione trasformi quella mobilità in una deformazione reale, spingendo il fuso all’interno delle asperità.
Qui entrano in gioco due variabili che spesso vengono considerate separatamente, ma che in realtà funzionano come un’unica coppia. La temperatura decide per quanto tempo l’interfaccia resta “lavorabile”, perché controlla la velocità con cui la pelle superficiale perde fluidità. La pressione decide se, in quel tempo, il materiale viene effettivamente premuto contro la parete con intensità sufficiente a riempire microcavità e microcanali. Non è quindi corretto pensare che la superficie dipenda “più” dalla temperatura o “più” dalla pressione: dipende da quanto a lungo queste due azioni riescono a sovrapporsi.
Il ruolo della temperatura si capisce osservando il gradiente termico tra fuso e stampo. Quando il gradiente è elevato, i primi micrometri a contatto con la cavità cambiano viscosità con estrema rapidità: il materiale può essere ancora fluido nel volume, ma già troppo rigido all’interfaccia per adattarsi alla topografia. Ridurre quel gradiente, attraverso la temperatura dello stampo, del fuso o la gestione termica locale, non “migliora” automaticamente la replica: sposta solo il confine temporale oltre il quale la replica non è più possibile.
Ed è proprio questo confine che la pressione tenta di sfruttare. La pressione non crea la superficie da sola, ma è la forza che permette alla superficie di essere una copia e non una semplice traccia. Se la pressione arriva quando l’interfaccia è già irrigidita, non lascia segno; se l’interfaccia resta fluida ma la pressione locale è insufficiente, i dettagli fini restano incompleti.
In pratica, la qualità della replica è la misura di quanto bene il processo riesce a far coincidere, nel tempo, la presenza di materiale ancora deformabile con una pressione capace di “spingerlo dentro” la microgeometria.

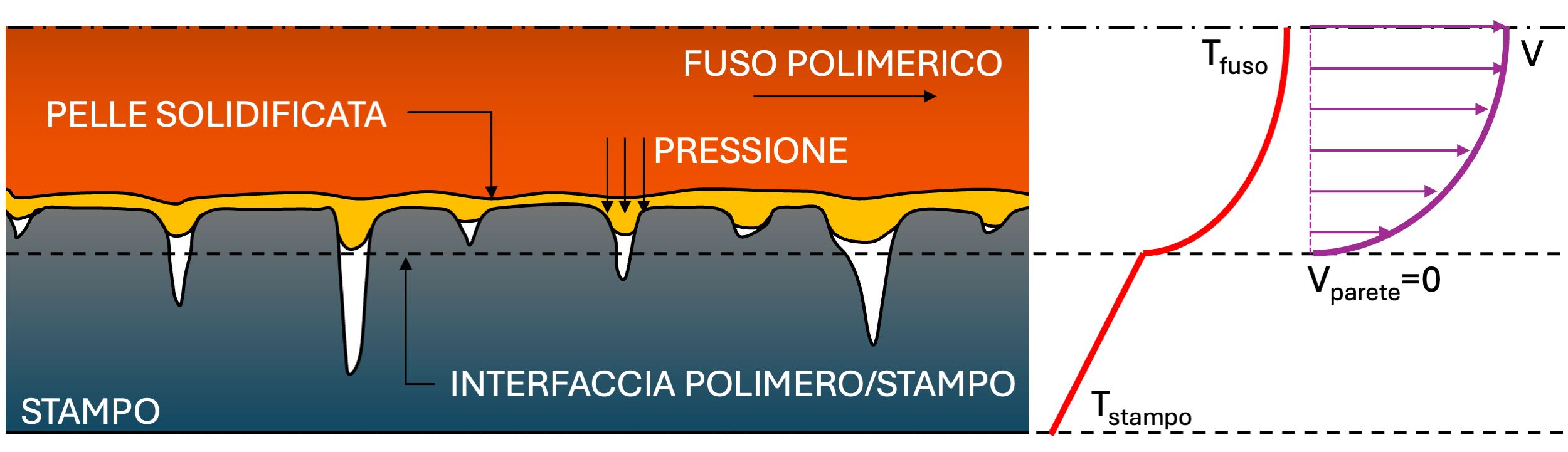

Questa lettura, rappresentata in figura 2, spiega perché la superficie possa cambiare molto anche quando le condizioni complessive sembrano simili. Non basta che temperatura e pressione siano “alte”: devono essere alte nel momento giusto, all’interfaccia, e per un tempo sufficiente. La replicazione è quindi un evento transitorio, che si gioca durante il riempimento e nei primissimi istanti successivi, molto prima che il pezzo sia “finito”.
Da qui nasce la domanda inevitabile: “Se la replica è un evento che dura così poco, quali limiti la interrompono anche quando il processo sembra impostato correttamente?”
Quando la replica si arresta
Una volta chiarito che la replicazione superficiale è possibile solo finché temperatura e pressione riescono ad agire insieme, il passo successivo non è chiedersi come spingere ancora, ma accettare che esista un punto oltre il quale la replica si arresta comunque. Questo limite non dipende dalla qualità dello stampo né dalla tecnologia impiegata, ma dal modo in cui lo stampaggio a iniezione impone scambio termico e tempi estremamente brevi all’interfaccia.
Nello stampaggio a iniezione il raffreddamento dei primi micrometri è particolarmente rapido perché, nella maggior parte dei componenti tipici, il rapporto superficie/volume è elevato. A parità di massa, l’area attraverso cui il calore viene sottratto al materiale è grande, e la pelle superficiale perde mobilità in tempi molto corti. La replica, quindi, non fallisce “a metà” per mancanza di pressione, ma perché il processo chiude la finestra utile prima che la pressione possa completare il suo lavoro.
A questa limitazione generale si somma un vincolo geometrico che conta più della scala in sé: il rapporto di forma delle strutture da replicare. Le asperità strette e profonde richiedono al materiale di entrare in recessi ad alto aspect ratio, dove lo spazio è confinato e l’interfaccia tende a irrigidirsi mentre il riempimento è ancora incompleto. In questi casi la replica non è difficile perché la feature è “piccola”, ma perché è “chiusa”: la profondità cresce più rapidamente della capacità del fuso di mantenere una via aperta verso il fondo.
Questo comportamento è amplificato dalla cinematica del processo. La superficie non si forma in quiete contro la parete, ma attraverso strati che vengono continuamente rinnovati dal fronte di flusso e che solidificano quasi subito dopo il contatto. Non esiste quindi un tempo “libero” illimitato in cui il materiale possa lentamente adattarsi alla microtopografia: l’evento è transitorio per natura, e la sua durata è imposta dalla fisica dello scambio termico.
Letti così, i limiti di replicazione non sono anomalie da correggere con un aumento indiscriminato dei settaggi, ma conseguenze dirette del processo. Superarli, quando è possibile, significa agire selettivamente su ciò che estende davvero la finestra utile all’interfaccia, sapendo che non tutte le geometrie possono essere replicate allo stesso modo. È qui che, nel prossimo blocco, il controllo mirato della storia termica superficiale diventa una leva concreta. Non per abolire i limiti, ma per spostarli entro un campo realisticamente sfruttabile.
Estendere la finestra di replicazione: riscaldamento controllato della superficie stampo
Se la replicazione superficiale è un evento che si gioca in un intervallo di tempo molto breve, l’unico modo realistico per migliorarla non è forzare il processo, ma estendere o rendere più efficace quella finestra temporale. È in questa logica che vanno lette le tecnologie di controllo termico della cavità, spesso riassunte sotto il termine variotherm: non introducono un nuovo meccanismo di replicazione, ma agiscono sul fattore che più direttamente ne limita la durata, ovvero la rapidità con cui la pelle superficiale perde mobilità.

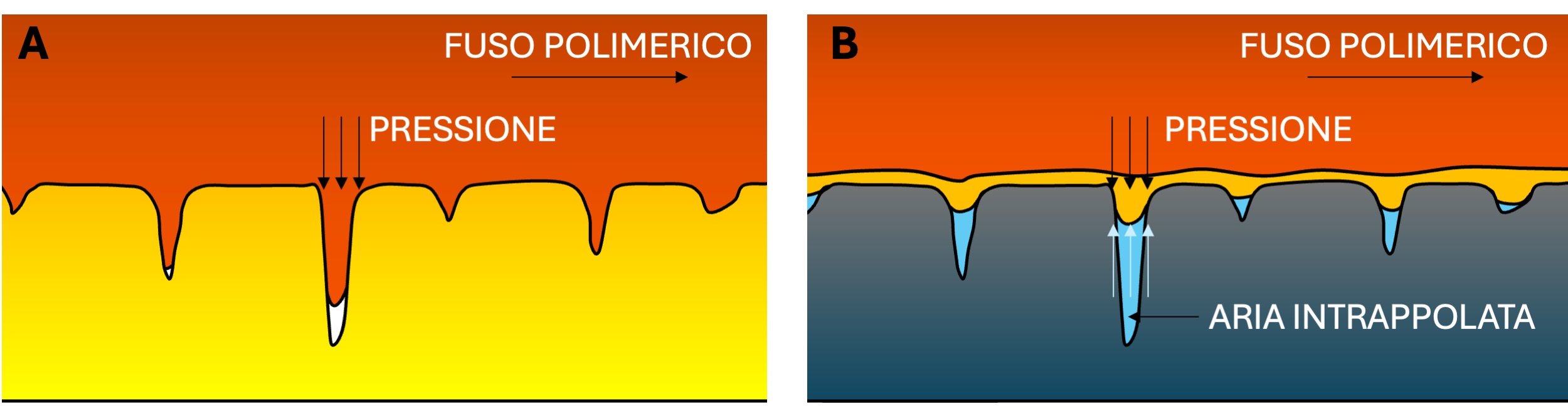

Il riscaldamento controllato della superficie dello stampo riduce il gradiente termico tra fuso e parete e rallenta la solidificazione dei primi micrometri di materiale (vedi figura 3 – A). L’effetto non è quello di “migliorare” la superficie in senso astratto, ma di spostare in avanti il momento in cui la replica diventa impossibile, lasciando più tempo alla pressione per svolgere il suo ruolo. In questo intervallo esteso, il materiale può adattarsi con maggiore continuità alla topografia della cavità e trasferire una quota più elevata dei dettagli superficiali.
Questo chiarisce anche perché la tecnologia variotherm funzioni bene solo in certi casi. Quando il limite alla replicazione è effettivamente termico – cioè quando la replica si interrompe perché la pelle congela troppo rapidamente rispetto alla scala delle strutture – l’estensione della finestra può produrre benefici significativi.
Quando invece il limite è imposto dalla geometria delle feature, in particolare da asperità strette e profonde ad alto rapporto di forma, il guadagno tende a ridursi: anche mantenendo l’interfaccia fluida più a lungo, la capacità del materiale di penetrare in recessi fortemente confinati resta limitata dalla resistenza viscosa e dalla cinematica del flusso.
Evacuazione dell’aria dalla cavità stampo
Accanto al controllo termico, esiste però un’altra leva che agisce sulla stessa finestra, non allungandola ma rendendola più “utile”: l’evacuazione dell’aria dalla cavità prima del riempimento. Nella replicazione di microstrutture, soprattutto quelle profonde e strette, l’aria intrappolata non è un elemento neutro. Può comportarsi come un cuscino comprimibile che si oppone all’ingresso del fuso nei recessi e riduce l’efficacia della pressione applicata (figura 3 – B). In queste condizioni, anche un materiale sufficientemente caldo e mobile può non riuscire a raggiungere il fondo delle cavità perché la pressione viene in parte “assorbita” dalla compressione del gas.
La rimozione preventiva dell’aria non crea la replica, né sostituisce il ruolo della temperatura o della pressione, ma elimina un antagonista che diventa rilevante proprio alle scale più critiche. Per questo motivo l’evacuazione dell’aria dalla cavità è spesso riportata come particolarmente efficace quando combinata con il controllo termico superficiale: il primo intervento riduce l’opposizione al riempimento, il secondo prolunga il tempo durante il quale il materiale può sfruttare questa condizione favorevole.
Conclusioni
Letti insieme, gli approcci sin qui descritti mostrano un punto fondamentale: estendere la finestra di replicazione non significa spingere indiscriminatamente il processo, ma intervenire in modo selettivo sui fattori che la chiudono troppo presto. Quando questi fattori sono termici o legati alla presenza di gas nella cavità, il controllo della temperatura e l’evacuazione dell’aria possono spostare concretamente i limiti. Quando invece il vincolo è imposto dalla geometria o dalla fisica del flusso, la leva tecnologica diventa progressivamente meno efficace e il problema va affrontato a monte, ripensando le strutture da replicare.
La qualità della superficie nello stampaggio a iniezione non è quindi una proprietà che si “ottiene”, ma un evento che accade per un tempo limitato all’inizio del processo. La replicazione dello stampo dipende dalla possibilità di far coincidere, anche solo per pochi istanti, un materiale ancora deformabile con una pressione capace di agire all’interfaccia, in un contesto in cui il raffreddamento tende a chiudere rapidamente questa finestra. Tecnologie come il controllo termico della cavità o l’evacuazione dell’aria non cambiano questa natura transitoria, ma possono spostarne i limiti quando il vincolo principale è effettivamente termico o legato alla presenza di gas nella cavità.
Quando invece la replica si arresta per ragioni geometriche o cinematiche, nessun intervento di processo può sostituire una lettura critica della microstruttura da trasferire. In questi casi, comprendere dove si colloca il limite fisico è più utile che tentare di superarlo a ogni costo. È questa consapevolezza che permette di distinguere tra superfici realmente migliorabili e superfici che richiedono, prima di tutto, un ripensamento delle condizioni di progetto.
